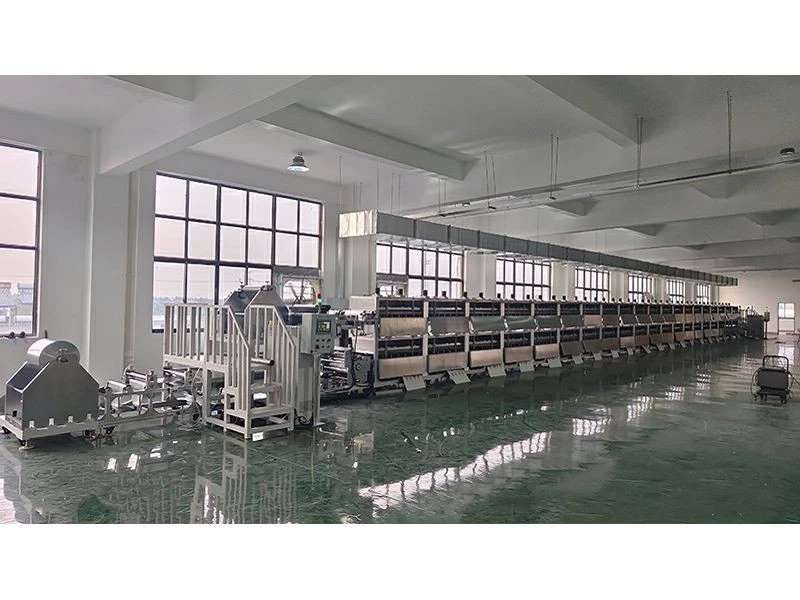

เครื่องเคลือบแบตเตอรี่
แนะนำผลิตภัณฑ์:
สินค้า: เครื่องเคลือบแบตเตอรี่
ความเร็วในการเคลือบ: 15 ม./นาที (สามารถปรับแต่งได้)
ตู้ทำความร้อน: 1. 5 ม./ตัว
ขนาด: ยาว 40000 มม. x กว้าง 800 มม. x สูง 2000 มม
ข้อมูลทั้งหมดสามารถปรับแต่งได้
OEM ได้รับการยอมรับแล้ว แท็ก ฉลาก โลโก้ของคุณ
การแนะนำสินค้า
แนะนำผลิตภัณฑ์
เครื่องเคลือบแบตเตอรี่นี้ใช้ในกระบวนการเคลือบแผ่นอิเล็กโทรดบวกและลบสำหรับแบตเตอรี่ลิเธียม ใช้การออกแบบหลักการถ่ายโอนลูกกลิ้งสาม- ซึ่งประกอบด้วยใบมีดหมอมิเตอร์ริ่ง ลูกกลิ้งเคลือบ และลูกกลิ้งยาง ซึ่งช่วยให้กระบวนการเคลือบต่อเนื่องและไม่ต่อเนื่อง อุปกรณ์นี้ยังเหมาะสำหรับกระบวนการเคลือบด้วยสารละลายและพื้นผิวประเภทอื่นๆ เหมาะสำหรับห้องปฏิบัติการหรือสายการผลิตตัวอย่างสำหรับการสำรวจกระบวนการผลิตภัณฑ์
คุณสมบัติผลิตภัณฑ์
1. ชุดผลิตภัณฑ์พร้อมวิธีการเคลือบที่เลือกได้ วิธีการทำให้แห้ง และโมดูลการทำงานเพื่อตอบสนองความต้องการเฉพาะ
2. ช่วงการเคลือบที่กว้าง ปรับให้เข้ากับสถานการณ์การเคลือบต่างๆ ได้ โดยเฉพาะอย่างยิ่งเหมาะสำหรับ-การวิจัยและพัฒนาในระยะเริ่มต้นและการผลิตเป็นชุด-ขนาดเล็ก
3. สามารถเคลือบต่อเนื่องและไม่ต่อเนื่องด้วยความแม่นยำในการเคลือบสูง
4. การควบคุมความตึงของพื้นผิว ช่วยให้สามารถป้อนเทปความตึงต่ำ-และการป้อนเทปได้อย่างมั่นคง
5. การควบคุม PLC และการทำงานของ HMI สะดวกและใช้งานง่าย
6. ขนาดกะทัดรัดและ-การออกแบบ-ใช้งานง่าย
7. เตาอบลมร้อนแบบมาตรฐานพร้อมช่องระบายอากาศด้านเดียว-เพื่อให้แห้งได้ดีเยี่ยม
8. สามารถเลือกเตาอบแห้งแบบอินฟราเรดได้
9. สามารถเลือกการบ่มด้วยรังสียูวีได้
10. สามารถเลือกฟังก์ชั่นการราบเรียบได้
11. สามารถเลือกฟังก์ชั่นการรักษาโคโรนาได้
12. ฟังก์ชั่นกำจัดไฟฟ้าสถิตเป็นตัวเลือก
ภาพรวมอุปกรณ์
1. เครื่องเคลือบแบตเตอรี่นี้จะควบคุมความเร็วในการม้วนและคลี่คลายโดยการเปลี่ยนตำแหน่งของลูกกลิ้งปรับความตึง โดยใช้ความเร็วเชิงเส้นในการหมุนของลูกกลิ้งยางเป็นความเร็วขับเคลื่อนหลักในการควบคุมการป้อนวัสดุพิมพ์
2. อุปกรณ์นี้ควบคุมความหนาของการเคลือบโดยการปรับระยะห่างระหว่างใบมีดหมอวัดแสงและลูกกลิ้งเคลือบ ชั้นเคลือบจะถูกถ่ายโอนไปยังพื้นผิวของวัสดุพิมพ์อย่างสมบูรณ์โดยการหมุนแบบย้อนกลับระหว่างลูกกลิ้งเคลือบและลูกกลิ้งด้านหลัง ความหนาของการเคลือบบนพื้นผิวของวัสดุพิมพ์จะถูกควบคุมเพิ่มเติมโดยการปรับอัตราส่วนความเร็วระหว่างลูกกลิ้งเคลือบและลูกกลิ้งด้านหลัง
3. หลังจากเคลือบด้านเดียว-แล้ว คุณสามารถเคลือบด้านเดียว-แบบย้อนกลับกับม้วนเคลือบเพื่อให้ได้การเคลือบสอง-ด้าน
4. การเคลือบแบบไม่ต่อเนื่องและต่อเนื่องสามารถทำได้โดยการควบคุมการเคลื่อนที่ไปข้างหน้าและข้างหลังของลูกกลิ้งยาง
5. ห้องอบแห้งใช้ความร้อนไฟฟ้าหรือรังสีอินฟราเรดเพื่อให้ความร้อนและทำให้ด้านหน้าของพื้นผิวแห้ง ตัวทำละลายจะถูกกำจัดออกโดยการระบายอากาศเสีย
พารามิเตอร์
|
แหล่งจ่ายไฟ |
ไฟฟ้ากระแสสลับ: 380V±10% ความถี่ : 50Hz กำลังรวม: 220KW |
|
|
ความกดอากาศ |
0. 5-0. 8อากาศอัด MPa |
|
|
ประเภทการเคลือบ |
การเคลือบอย่างต่อเนื่อง |
|
|
วัสดุที่ใช้บังคับ |
สารละลายที่มีน้ำมันเป็นส่วนประกอบหลัก- (ลิเธียมโคบอลต์ออกไซด์ ลิเธียมเหล็กฟอสเฟต ลิเธียมแมงกานีสออกไซด์ วัสดุเทอร์นารี) สารละลายที่มีน้ำเป็นองค์ประกอบหลัก- ที่เป็นแอโนด (แอโนดที่ใช้กราไฟท์ ซิลิคอน-) สารละลายซุปเปอร์คาปาซิเตอร์ สารละลายทางเภสัชกรรม วัสดุคอมโพสิตโพลีเมอร์ ฯลฯ |
|
|
ความกว้างของเว็บลูกกลิ้งนำทาง |
มาตรฐาน: 550 มม. (ปรับแต่งได้) |
|
|
ความกว้างของพื้นผิว |
สูงสุด. 500 มม. (ปรับแต่งได้) |
|
|
ความกว้างของการเคลือบผิว |
490 มม. ปรับได้ผ่านแผ่นกั้น (ปรับแต่งได้) |
|
|
ความเร็วทางกล |
18 ม./นาที |
|
|
ความเร็วในการเคลือบ |
สูงสุด. 15 ม./นาที (ปรับแต่งได้ โดยทั่วไปคือ 65–75% ของความเร็วกลไกสูงสุด) |
|
|
ความหนาของการเคลือบ |
การเคลือบต่อเนื่องด้านเดียว-ความหนาด้าน: 50 μm (กำหนดโดยสารละลาย โปรดดูข้อกำหนดของวัสดุ) |
|
|
ความแม่นยำของความหนา: น้อยกว่าหรือเท่ากับ ±3 μm (ไม่รวมโซนความผิดปกติของขอบ) |
||
|
การปรับมีดโกน |
การปรับด้วยตนเอง/อัตโนมัติ ความละเอียดจอแสดงผล: 1 μm |
|
|
น้ำหนักพื้นฐานการเคลือบ |
น้อยกว่าหรือเท่ากับ ± 1. 5% (รวมวัสดุพิมพ์ ไม่รวมบริเวณขอบที่ผิดปกติ) |
|
|
ความยาวการเคลือบ |
ความยาวขอบ: 5–8 มม. ความแม่นยำ: ±0. 5 มม. (ปรับแต่งตามเงื่อนไขของวัสดุพิมพ์) |
|
|
จัดแนวทั้งสองด้าน |
±0. 5มม.(ตามยาว) |
|
|
ความจุถัง |
ประมาณ. 5 ลิตร (กำหนดเอง) |
|
|
เส้นผ่านศูนย์กลางแท่งด้านหลัง- |
Φ320 มม., การเคลื่อนตัวของลูกกลิ้งน้อยกว่าหรือเท่ากับ 3 μm (ปรับแต่งได้) |
|
|
เส้นผ่านศูนย์กลางลูกกลิ้งยาง |
Ø 20 มม. (กำหนดเอง) |
|
|
เส้นผ่านศูนย์กลางมีดโกน |
Ø80 มม. (ปรับแต่งได้) |
|
|
เตาอบแห้ง |
ความยาวส่วน: 1. 5 ม.; ทั้งหมด: 40 ส่วน (กำหนดเอง) |
|
|
วิธีการให้ความร้อน |
เครื่องทำความร้อน PTC; 5–7 กิโลวัตต์ต่อส่วนเตาอบ |
|
|
อุณหภูมิการอบแห้ง |
สูงสุด. 80-160 องศา (ปรับแต่งได้) |
|
|
การระบายอากาศไอเสีย |
พัดลมแบบแรงเหวี่ยง การไหลของอากาศ: 570 ลบ.ม./ชม. (ปรับแต่งได้) |
|
|
การควบคุมแรงดึง |
5-40N |
|
|
เส้นผ่านศูนย์กลางการม้วนและคลี่คลาย |
สูงสุด Ф 500 มม. (ปรับแต่งได้) |
|
|
แกนที่คดเคี้ยวและคลี่คลาย |
สูงสุด Ф76มม |
|
|
ทิศทางการดำเนินงาน |
ตามทิศทางการเคลื่อนที่ของฟอยล์ ด้านขวาคือด้านปฏิบัติการ |
|
|
มิติ |
ยาว 40000 มม. x กว้าง 800 มม. x สูง 2000 มม. (ขึ้นอยู่กับขนาดจริง) |
|
|
น้ำหนัก |
ประมาณ 4,000 กิโลกรัม (ปรับแต่งได้) |
|
ข้อดีของผลิตภัณฑ์
1. ส่วนการให้อาหาร:โดดเด่นด้วยระบบการจ่าย การป้อน และการควบคุมสารละลายที่เสถียร อำนวยความสะดวกในการผลิตต่อเนื่องที่มีความแม่นยำสูง-
2. ส่วนเครื่องทำความร้อน:รวมระบบหมุนเวียนอากาศร้อนที่สามารถขับไล่ตัวทำละลายที่ปล่อยออกมาในระหว่างขั้นตอนการระเหยเริ่มต้น ก๊าซไอเสียจะถูกป้องกันไม่ให้-กลับเข้าสู่วงจรการหมุนเวียน ดังนั้นจึงมั่นใจในความปลอดภัยในการปฏิบัติงาน
3. ส่วนการบ่ม:ประกอบด้วยห้องบ่มแบบอุโมงค์-ที่จับคู่กับสายพานลำเลียงเทฟลอนที่ทนทานต่อ-อุณหภูมิสูง- ลูกค้าอาจเลือกจากตัวเลือกการทำความร้อนที่หลากหลาย-รวมถึงท่อความร้อนไฟฟ้าที่ทำจากสเตนเลสสตีลหรือ-ท่อความร้อนอินฟราเรดควอทซ์- และได้รับประโยชน์จากการออกแบบโมดูลาร์หลาย-ส่วนที่ได้รับการปรับแต่งให้ตรงตามข้อกำหนดการปฏิบัติงานที่หลากหลาย ส่วนนี้ยังมีวิศวกรรมฉนวนกันความร้อนที่เหนือกว่า ซึ่งตอบสนองความต้องการกระบวนการเฉพาะที่หลากหลายได้อย่างมีประสิทธิภาพ
4. ส่วนตัด:เครื่องเคลือบแบตเตอรี่นี้มาพร้อมกับเครื่องตัด-ฟังก์ชันอเนกประสงค์ที่ออกแบบโดยมืออาชีพ ซึ่งสามารถดำเนินการได้ครอบคลุม- ตั้งแต่การลอก การเคลือบ และการตัดขอบ ไปจนถึงการตัดขั้นสุดท้ายหรือการม้วนกลับ การออกแบบแบบผสมผสานนี้ช่วยเพิ่มประสิทธิภาพการใช้พื้นที่ ลดต้นทุนค่าแรง และลดการสูญเสียผลผลิตที่มักเกี่ยวข้องกับการจัดการแบบแมนนวลและการขนย้ายขั้นกลาง
5. ระบบควบคุม:มีระบบควบคุมดิจิทัลเต็มรูปแบบ โดยที่พารามิเตอร์ที่ปรับได้ทั้งหมด-รวมถึงความตึง การตั้งค่าช่องว่าง ความเร็ว และจำนวนการผลิต-จะแสดงในรูปแบบดิจิทัล สิ่งนี้อำนวยความสะดวกในการจัดทำขั้นตอนการปฏิบัติงานมาตรฐาน (SOP) และลดการพึ่งพาการปฏิบัติงานจากประสบการณ์ของผู้ปฏิบัติงานแต่ละราย
ตัวอย่างการใช้งาน (วิดีโอ)
ภาพรายละเอียดสินค้า
